جوشکاری با گاز محافظ CO2 (که به عنوان جوشکاری MIG/MAG نیز شناخته می‌شود) یکی از پرکاربردترین روش‌های جوشکاری در صنایع مختلف مانند خودروسازی، ساخت‌وساز و تولید تجهیزات فلزی است. در این روش، از گاز دی‌اکسید کربن (CO2) یا مخلوطی از گازها به‌عنوان محافظ برای جلوگیری از اکسیداسیون فلز مذاب استفاده می‌شود. یکی از عوامل کلیدی در کیفیت جوش CO2، نوع نازل مورد استفاده در مشعل جوشکاری است. نازل‌ها نقش مهمی در هدایت گاز محافظ، محافظت از حوضچه جوش و بهبود کیفیت نهایی جوش دارند. در این مقاله، به بررسی جوشکاری CO2، انواع نازل‌ها و تاثیر آن‌ها بر کیفیت جوش می‌پردازیم.
جوشکاری CO2 چیست؟

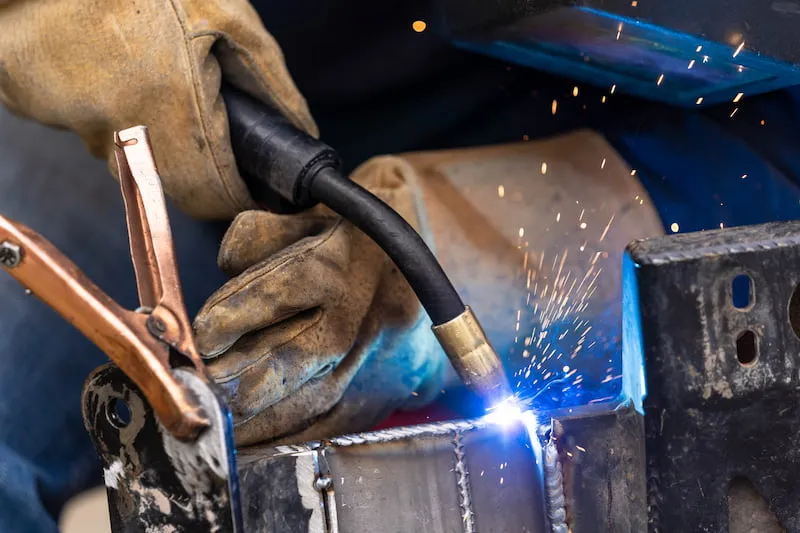

جوشکاری CO2 یا جوشکاری با گاز محافظ (Gas Metal Arc Welding – GMAW) روشی است که در آن یک قوس الکتریکی بین الکترود فلزی مصرفی (سیم جوش) و قطعه کار ایجاد می‌شود. گاز دی‌اکسید کربن به‌عنوان گاز محافظ از نازل مشعل خارج شده و حوضچه جوش را از تماس با اکسیژن و سایر گازهای موجود در هوا محافظت می‌کند. این روش به دلیل سرعت بالا، هزینه نسبتاً پایین و قابلیت استفاده در پروژه‌های مختلف، بسیار محبوب است.
ویژگی های جوشکاری CO2
- سرعت بالا: این روش برای جوشکاری قطعات بزرگ و تولید انبوه مناسب است.
- هزینه پایین: گاز CO2 ارزان‌تر از سایر گازهای محافظ مانند آرگون است.
- انعطاف‌پذیری: امکان جوشکاری فلزات مختلف مانند فولاد کربنی، فولاد کم‌آلیاژ و برخی آلیاژهای خاص.
- کیفیت جوش: کیفیت جوش به عوامل متعددی از جمله نوع نازل، تنظیمات دستگاه و مهارت جوشکار بستگی دارد.
تاثیر نوع نازل در کیفیت جوش CO2
معایب جوشکاری CO2
پاشش زیاد: استفاده از CO2 به دلیل واکنش‌پذیری بالای این گاز ممکن است باعث پاشش (Spatter) بیشتر شود.
نیاز به تنظیم دقیق: برای دستیابی به جوش با کیفیت، تنظیم جریان گاز، ولتاژ و سرعت تغذیه سیم جوش ضروری است.

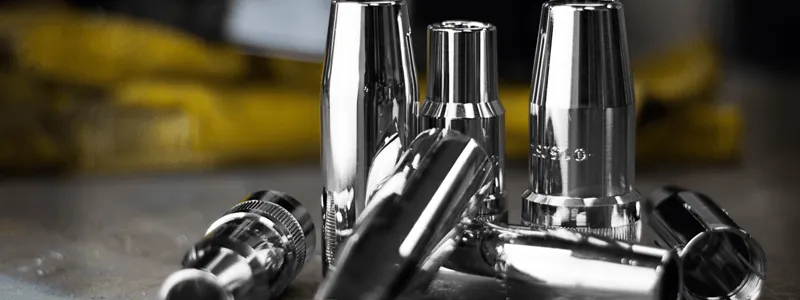

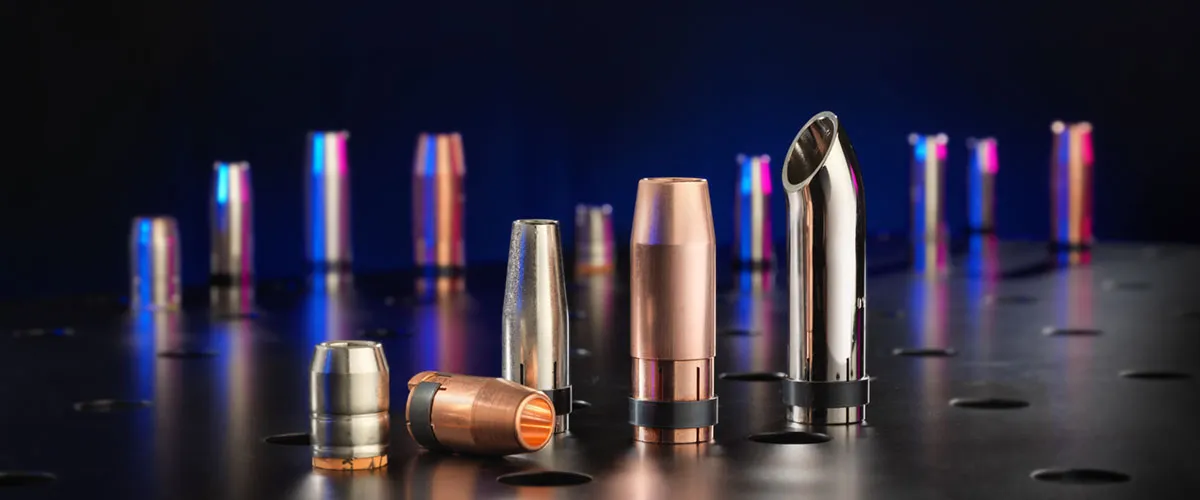

انواع نازل ها در جوشکاری CO2
نازل‌ها یکی از اجزای اصلی مشعل جوشکاری هستند که گاز محافظ را به سمت حوضچه جوش هدایت می‌کنند. نوع نازل بر کیفیت جوش، پایداری قوس و میزان پاشش تاثیر مستقیم دارد. نازل‌ها از نظر جنس، شکل و اندازه متفاوت هستند. در ادامه، انواع رایج نازل‌ها معرفی و توضیح داده می‌شوند:
1. نازل های استوانه‌ای (Cylindrical Nozzles)
ویژگی ها: این نازل‌ها دارای شکل استوانه‌ای ساده با قطر یکنواخت هستند و برای کاربردهای عمومی مناسب‌اند.
مزایا:جریان گاز یکنواخت و مناسب برای جوشکاری‌های سبک و قیمت پایین و دسترسی آسان.
معایب: در جوشکاری‌های سنگین یا طولانی‌مدت ممکن است به دلیل تجمع گرما تغییر شکل دهند.
کاربرد: جوشکاری‌های عمومی با ضخامت کم تا متوسط.
2. نازل های مخروطی (Conical Nozzles)
ویژگی ها نازل مخروطی : این نازل‌ها در انتها باریک‌تر می‌شوند و جریان گاز را متمرکزتر می‌کنند.
مزایا:محافظت بهتر از حوضچه جوش به دلیل تمرکز جریان گاز.کاهش پاشش در مقایسه با نازل‌های استوانه‌ای.
معایب:در فضاهای تنگ ممکن است دسترسی را محدود کنند.
کاربرد: جوشکاری فلزات ضخیم‌تر یا در شرایطی که نیاز به محافظت بیشتر از حوضچه جوش است.
تاثیر نوع نازل در کیفیت جوش CO2
3. نازل های بطری‌شکل (Bottleneck Nozzles)
ویژگی ها نازل بطری شکل : این نازل‌ها شبیه نازل‌های مخروطی هستند اما دارای طراحی خاصی برای بهبود جریان گاز و کاهش پاشش هستند.
مزایا:کاهش قابل‌توجه پاشش و بهبود کیفیت سطح جوش و مناسب برای جوشکاری دقیق و با کیفیت بالا.
معایب:قیمت بالاتر نسبت به نازل‌های استوانه‌ای.
کاربرد: جوشکاری‌های ظریف و پروژه‌هایی که نیاز به ظاهر تمیز و بدون پاشش دارند.
4. نازل های خود-عایق (Self-Insulated Nozzles)
ویژگی ها: این نازل‌ها از موادی با مقاومت حرارتی بالا ساخته شده‌اند و برای جوشکاری طولانی‌مدت مناسب هستند.
مزایا:مقاومت بالا در برابر گرما و تغییر شکل و طول عمر بیشتر در مقایسه با نازل‌های معمولی.
معایب:ممکن است سنگین‌تر باشند و در جوشکاری‌های طولانی باعث خستگی دست شوند.
کاربرد: جوشکاری‌های سنگین و صنعتی با جریان بالا.
تاثیر نوع نازل در کیفیت جوش CO2
تاثیر نوع نازل بر کیفیت جوش چیست ؟
نوع نازل تاثیر مستقیمی بر عوامل زیر دارد:

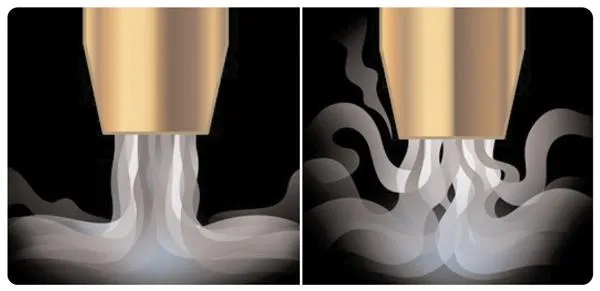

1. محافظت از حوضچه جوش
نازل‌های مخروطی و بطری‌شکل به دلیل تمرکز جریان گاز، محافظت بهتری از حوضچه جوش در برابر اکسیژن و نیتروژن محیط ارائه می‌دهند. این امر باعث کاهش تخلخل (Porosity) و افزایش استحکام جوش می‌شود.
2. کاهش پاشش
نازل‌های بطری‌شکل و مخروطی به دلیل طراحی خاص خود، جریان گاز را به‌گونه‌ای هدایت می‌کنند که پاشش کاهش یابد. این موضوع به‌ویژه در جوشکاری CO2 که مستعد پاشش بالاست، اهمیت دارد.
3. پایداری قوس
نازل‌های با طراحی مناسب (مانند نازل‌های خود-عایق) قوس الکتریکی پایدارتری ایجاد می‌کنند که منجر به جوش یکنواخت‌تر و با کیفیت‌تر می‌شود.
4. طول عمر و دوام
نازل‌های خود-عایق و نازل‌هایی که از مواد مقاوم در برابر حرارت ساخته شده‌اند، در جوشکاری‌های طولانی‌مدت و سنگین عملکرد بهتری دارند و نیاز به تعویض کمتری دارند.
5. ظاهر جوش
استفاده از نازل مناسب (مانند نازل‌های بطری‌شکل) می‌تواند ظاهر جوش را بهبود بخشد و نیاز به تمیزکاری پس از جوشکاری را کاهش دهد.
تاثیر نوع نازل در کیفیت جوش CO2
نکات عملی در انتخاب نازل جوش co2
جنس نازل: نازل‌های مسی به دلیل هدایت حرارتی بالا و دوام مناسب، رایج‌ترین نوع هستند. نازل‌های با روکش نیکل یا کروم نیز برای کاهش چسبندگی پاشش استفاده می‌شوند.
اندازه نازل: نازل باید با قطر سیم جوش و نوع کاربرد هماهنگ باشد. نازل‌های بزرگ‌تر برای جوشکاری‌های سنگین و نازل‌های کوچک‌تر برای جوشکاری‌های ظریف مناسب‌اند.
تنظیم جریان گاز: جریان گاز باید به‌گونه‌ای تنظیم شود که با نوع نازل سازگار باشد (معمولاً بین 10 تا 20 لیتر در دقیقه).
تمیزکاری منظم: نازل‌ها باید به‌طور منظم تمیز شوند تا از انسداد ناشی از پاشش جلوگیری شود.
سایر محصولات : ساپورت نازل گاز CO2 هوا خنک ER150
نتیجه‌گیری
نوع نازل در جوشکاری CO2 نقش مهمی در کیفیت نهایی جوش، پایداری قوس و کاهش پاشش ایفا می‌کند. نازل‌های استوانه‌ای برای کاربردهای عمومی، نازل‌های مخروطی و بطری‌شکل برای جوشکاری‌های دقیق و با کیفیت بالا، و نازل‌های خود عایق برای جوشکاری‌های سنگین مناسب هستند. انتخاب نازل مناسب با توجه به نوع پروژه، جنس فلز، ضخامت قطعه و شرایط کاری می‌تواند به بهبود کیفیت جوش، کاهش هزینه‌ها و افزایش بهره‌وری کمک کند. جوشکاران باید با توجه به نیاز پروژه و تجربه خود، نازل مناسب را انتخاب کرده و تنظیمات دستگاه را بهینه کنند.
